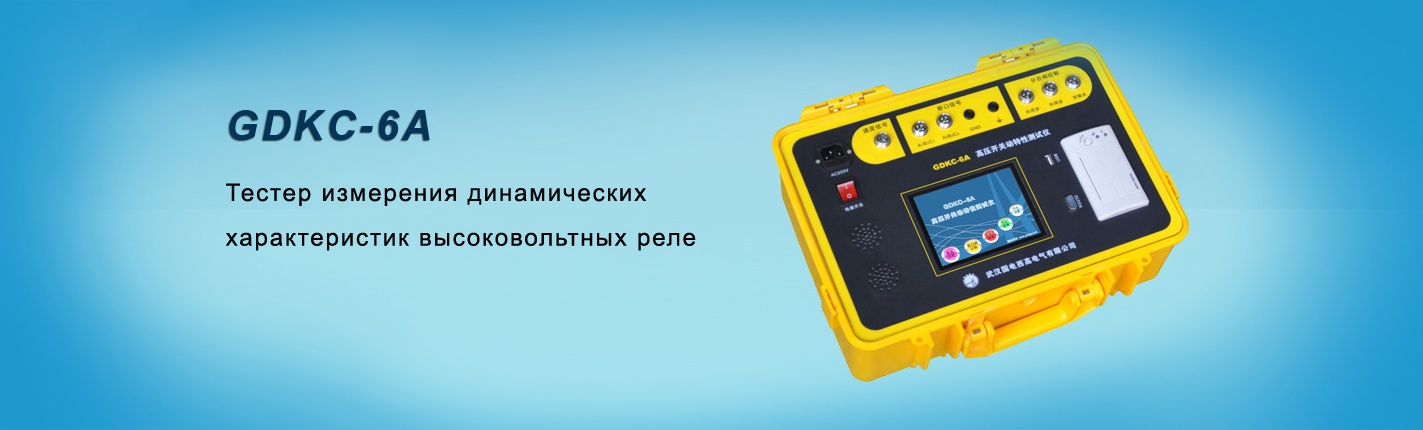

Тестер измерения динамических характеристик высоковольтных реле GDKC-6A

Описание функций:

Высоковольтное реле является одним из самых важнейшим оборудованем контроля в электросиловых системах. Количество высоковольтных реле в электрических сетях самое массовое. Условия и технические требования к эксплуатации весьма сложные. Надежность функционирования затрагивает не только само высоковольтное реле, но и оказывает влияние на прочее оборудование, вплоть до всей электросети. В этой связи, проведение измерений динамических характеристик высоковольтных реле является одной из важнейших работ, однако применение традиционных методов проведения данных измерений является довольно таки сложной работой, точность измерений не высока. Для решения этого вопроса, мы разработали Тестер измерения динамических характеристик высоковольтных реле GDKC-6A.


Особенности продукта:

1. Увеличенный жидкокристаллический дисплей. Высокоскоростной теплочувствительный принтер, делает удобным распечатку на месте данных измерений и графических кривых на местах производства работ. Наглядный интерфейс удобен в работе на местах использования;

2. Встроенный источник электропитания, отсутствие необходимости во вторичном источники питания, сделал использование данного аппарат еще более удобным. Напряжение питания: регулируемое 30V300V, ток  20A. Время непрерывной работы 3s;

3. Возможность измерений в трех режимах:

(1) Стандартное измерение. Измерение времени смыкания и размыкания реле, времени синхронизации. Измерение скорости, средней скорости и максимальной скорости смыкания и размыкания реле, измерение расстояния между разомкнутыми контактами, превышения диапазона и прочих скоростных данных;

(2) Измерение повторного включения. Измерение временных данных повторного смыкания, размыкания реле;

(3) Низковольтные испытания. Измерение параметров низковольтного срабатывания разомкнутой катушки. Возможность непрерывного регулирования напряжения источника питания.

4. Три режима управления смыканием и размыканием.

(1) Поддержка управления в режиме внутренней синхронизации. Подача напряжения постоянного тока от внутреннего источника питания на сомкнутую/разомкнутую катушку.

(2) Поддержка управления в режиме наружной синхронизации. Подача электрического напряжения от внешнего источника электропитания на сомкнутую/разомкнутую катушку;

(3) Поддержка управления в режиме синхронизации холостых контактов. Подача электрического напряжения от собственного источника питания реле на сомкнутую/ разомкнутую катушку. Два внутренних холостых контакта без источников питания;

5. Наличие функции регистрации неисправностей.

Возможность отображения с соответствующими временными координатами состояния обрыва – временной кривой, хода – временной кривой (St), тока катушки – временной кривой (I-t), что весьма благоприятно для точного определения неисправностей в механизме реле.

6. Большой объем памяти запоминающего устройства. Поддержка встроенных и внешних USB.

USB объемом 4G позволяет сохранить большой объем данных. Для USB возможен выбор внутреннего или внешнего режимов. Аппарат имеет один стандартный USB интерфейс, позволяющий легко переносить данные измерений;

7. Одновременное измерение: на обрыв – 6 каналов, на измерение скорости – 1 канал, на измерение тока – 1 канал.

Возможность измерения данных по 6 обрывам. Внутренний помехозащищенный контур может выдержать высоко напряжение 10kV;

Возможность измерения скорости. Доукомплектация прямолинейным датчиком, датчиком угловой скорости и т.д, позволяет выполнять измерения практически всех существующих моделей реле.

В режиме внутренней синхронизации, существует возможность измерения 1 линии посредством тока сомкнутой/ разомкнутой катушки.

8. Встроенный помехозащищенный контур.

Внутренний помехозащищенный контур обеспечивает возможность надежной эксплуатации на электрических подстанциях 500kV. Защищенный контур может обеспечить безопасность аппаратуры и человека, стабильное функционирование аппаратуры и получение точных результатов измерений;

9. Пыле, влагозащищенный герметичный пластиковый корпус.

Устройство имеет пыле, влагозащищенное, коррозионностойкое исполнение, малые габариты, небольшой вес.


Параметры продукта

1. Максимальная скорость20m/s; Разрешение0.01m/s; Точность измерений±1.0%  показания ±0.05

2. Диапазон измерения хода: 6mm280mm (на выбор, до 6-700mm);

3. Минимальное расширение хода: 0.1mm; Точность измерения: ±1.0% показания  ±0.1mm;

4. Диапазон измерения времени: 10ms15s;

5. Расширение времени: 0.1ms; Точность измерения времени: ±0.5% показания   ±0.2ms;

6. Расширение разницы синхронизации минимального срабатывания: 0.1ms; Точность измерения: ±0.5% показания ±0.1ms;

7. Количеств каналов измерения 8: 6 каналов на обрыв, 1 канал на измерение скорости, 1 канал на измерение тока катушки;

8. Источник питания:  AC220V±10%50Hz±1Hz;

9. Выход рабочего источника электропитания: Напряжение DC30V300V, регулируемое (возможность выбора до DC14V250V), ток 20A. Цифровое регулирование. Время непрерывной работы 3s.
