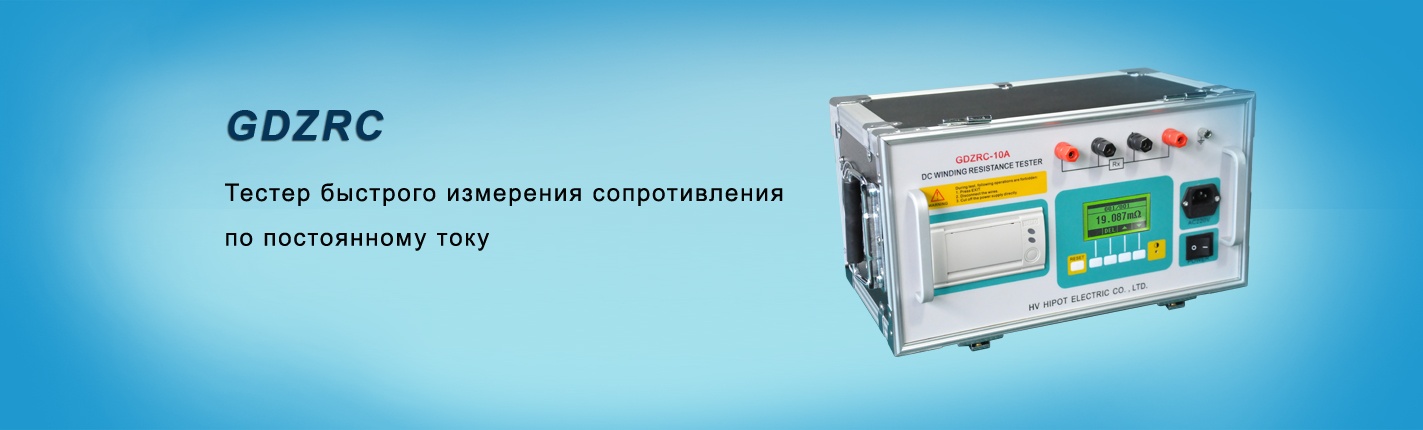

Тестер быстрого измерения сопротивления по постоянному току GDZRC

Применение продукта:

Измерение сопротивления по постоянному току обмотки трансформатора является одним из важнейших измерений при сдаче-приемке трансформаторов, капитального ремонта и изменения переключателей выходных обмоток. Данное устройство является идеальным инструментом измерения сопротивления по прямому току обмоток трансформаторов и индукционного оборудования большой мощности. Позволяет осуществлять проверку качества сварных соединений стыков обмотки и отсутствия витковых коротких замыканий. Кроме того, позволяет осуществлять измерения качества контактов переключателей выходных обмоток, а так же соответствия фактического положения переключателей выходных обмоток с показаниями индикаторов, проверку наличия обрывов отходящих линий и отдельных жил в многожильных проводах.


Особенности продукции:


1. Устройство управляется одно чиповым микрокомпьютером. Высокая степень автоматизации. Удобное управление;

2. Применение в устройстве абсолютно новой технологии электропитания. Большой токовый диапазон. Большой диапазон измерений, позволяет применять устройство для измерения сопротивления на крупных и средних трансформаторах;

3. Совершенные защитные функции, возможность надежной защиты от ударов противоэлектродвижущей силы по устройству. Еще более надежные характеристики;

4. Наличие звуковой сигнализации разрядки. Четкие индикатор разрядки. Снижена вероятность неправильного управления;

5. Малое время отклика, возможность в состоянии измерения, прямого переключения переключателей ответвлений под нагрузкой. Автоматическое обновление данных устройства;

6. Интеллектуальная технология управления мощностью. Работа устройства в состоянии минимальной мощности. Эффективное энергосбережение. Снижено нагревание;

7. Цветной жидкокристаллический дисплей, 320X240 пикселей;

8. Неограниченное сохранение данных хронометража и сбоев электропитания. Возможность сохранения данных 1000 измерений. Возможность удобного просмотра данных.

 Параметры продукта:


GDZRC-5U

 1. Выходной ток<5mA40mA200mA1A5A

 2. Минимальное расширение0.1μΩ

 3. Диапазон100Ω-20 (<5mA)

              1Ω-250Ω   (40mA)

              100mΩ-50Ω  (200mA)

              5mΩ-10Ω  (1A)

              1mΩ-2Ω     (5A)

GDZRC-10U

1. Выходной ток<5mA40mA200mA1A5A10A

2. Минимальное расширение0.1μΩ

3. Диапазон:  100Ω-20 (<5mA)

           1Ω-250Ω   (40mA)

             100mΩ-50Ω  (200mA)

             5mΩ-10Ω (1A)

             1mΩ-2Ω   (5A)

             0.5mΩ-0.8Ω (10A)



GDZRC-20U

1. Выходной ток<5mA1A2.5A5A10A20A

2. Минимальное расширение0.1μΩ

3. Диапазон100μΩ1Ω  20A)     500μΩ2Ω   (10A)

    1mΩ4Ω     (5A)      2mΩ8Ω      (2.5A)

       5mΩ20Ω     (1A)      10Ω-20KΩ     (<5mA)



GDZRC-40U

1. Выходной ток<5mA2.5A5A10A20A 40A

2. Минимальное расширение0.1μΩ

3. Диапазон50μΩ500mΩ40A)   100μΩ20A)

          500μΩ2Ω  10A)     1mΩ4Ω   (5A)

          2mΩ8Ω  (2.5A)        10Ω-20KΩ (<5mA)



GDZRC-50U

 1. Выходной ток<5mA2.5A5A10A20A 50A

 2. Минимальное расширение0.1μΩ

 3. Диапазон40μΩ400mΩ50A)     100μΩ1Ω  20A)

             500μΩ2Ω  10A)     1mΩ4Ω   (5A)

             2mΩ8Ω   (2.5A)     10Ω-20KΩ (<5mA)
