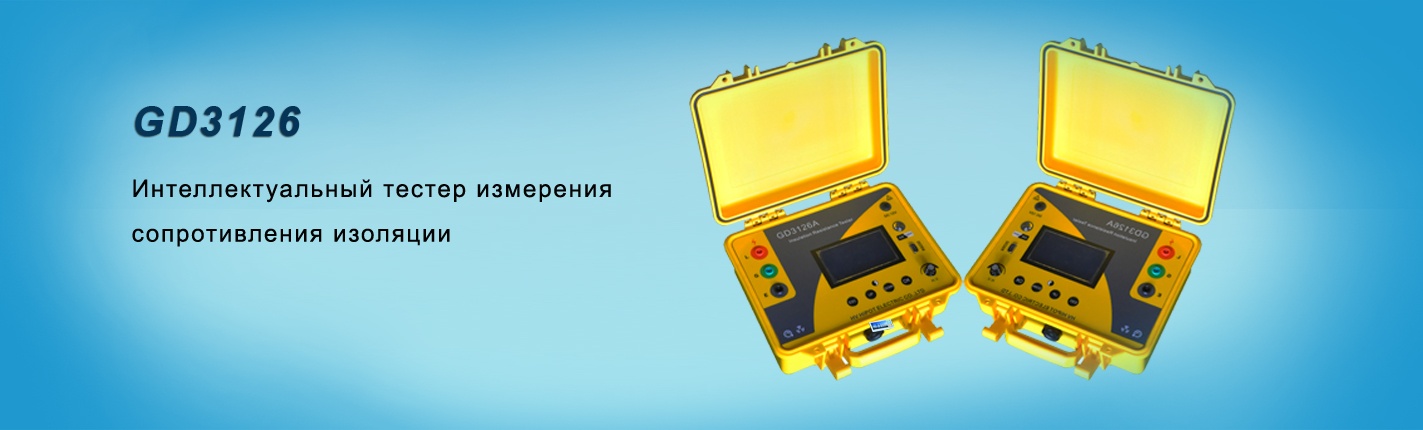

Интеллектуальный тестер измерения сопротивления изоляции GD3126 может широко применяться на электрических подстанциях, станциях и при прочих профилактически-ремонтных работах электрооборудования. Весьма подходит для измерения сопротивления изоляции (IR), степени удельного поглощения (DAR) и индекса поляризации (PI) различного высоковольтного оборудования, включая коммутационное оборудование, трансформаторы, электрические реакторы, конденсаторы, электрические двигатели, генераторы, кабели.
Особенности продукта:
· Применение цифровой технологии обработки, высокая помехоустойчивость, возможность проведения измерений в условиях сильных электромагнитных помех;
· Большая емкость. Возможность удовлетворения требований измерения нагрузок высокого напряжения, высокого сопротивления, большой емкости;
· Выполнен в вибростойком, влагостойком и пылезащищенном исполнении, годен для применения в крайне отрицательных рабочих условиях;
· Взаимодействие человека и компьютера. Красивый внешний вид. Отображение точных результатов и тенденции изменения данных;
· Совершенная функция защиты. Способность противостояния ударам напряжения в результате коротких замыканий и остаточного тока в тестируемом оборудовании;
· Большой диапазон измерений, может достигать до 10TΩ. Автоматическое переключение диапазонов;
· Последовательное регулирование с нуля высокого напряжения;
· Автоматическое измерение степени R15、R60、R600. Расчет степени удельного поглощения, индекса поляризации;
· Автоматическое измерение температуры среды, влажности воздуха и времени измерения;
· Отображение времени измерения. Напоминание звуковыми сигналами через каждые 15 секунд. Автоматическое выключение аппаратуры после пяти минут полного не использования;
· После завершения измерений, автоматический сброс высокого напряжения, время сброса не более 30 секунд;
· Возможность сохранения результатов 60 измерений, хранение их на протяжении 20 лет;
· Наличие последовательного интерфейса RS232, возможность соединения с компьютером.
Технические параметры:
Номинальное напряжение при измерении |
GD3126A(5KV) |
GD3126B(10KV) |
||||||||||
50V、100V、250 V、500V、1.0kV、2.5kV、5.0kV |
50V、100V、250 V、500V、1.0kV、2.5kV、5.0kV、10.0kV |
|||||||||||
Погрешность выходного напряжения |
±5% |
|||||||||||
Диапазон измерения сопротивлений |
Верхний предел |
100GΩ~10TΩ |
100GΩ~20TΩ |
|||||||||
Нижний предел |
0.1MΩ |
0.1MΩ |
||||||||||
Класс точности |
Класс 5.0 |
|||||||||||
Погрешность отображения высокого напряжения |
±( 5%•Ux + 1d ) |
|||||||||||
Погрешность при измерении температуры |
±0.5℃ |
|||||||||||
Погрешность при измерении влажности воздуха |
±2%RH |
|||||||||||
Ток короткого замыкания |
Порядка 6mA |
|||||||||||
Пульсация напряжения |
<3% |
|||||||||||
Сопротивление изоляции |
> 500 MΩ (между измерительной линией и корпусом) |
|||||||||||
Электрическая прочность |
AC10.0kV 50Hz 1min (между измерительной линией и корпусом) |
|||||||||||
Источник питания |
Литиевая аккумуляторная батарея 14.8V |
|||||||||||
Время работы на одном зарядке аккумуляторной батареи |
30 дней, каждый день по 10 раз DAR и 5 раз PI |
|||||||||||
Рабочая температура и влажность |
0℃ ~ + 40℃ < 85%RH |
|||||||||||
Температура и влажность хранения |
- 20℃ ~ + 50℃ < 90%RH |
|||||||||||
Габаритные размеры(mm) |
325(L)×250(W)×130(H) |
|||||||||||
Вес |
Порядка 3.7kg |
|||||||||||
Погрешность при измерении сопротивления |
||||||||||||
Электрическое напряжение |
50 V |
100 V |
250 V |
500 V |
1.0 kV |
2.5 kV |
5.0 kV |
10.0 kV |
||||
±( 3%·Rx + 1d ) |
0.2GΩ |
0.4GΩ |
1GΩ |
2GΩ |
4GΩ |
10GΩ |
20GΩ |
40GΩ |
||||
±( 5%·Rx + 1d ) |
2GΩ |
4GΩ |
10GΩ |
20GΩ |
40GΩ |
0.1TΩ |
0.2TΩ |
0.4TΩ |
||||
±( 10%·Rx + 2d ) |
20GΩ |
40GΩ |
100GΩ |
200GΩ |
0.4TΩ |
1TΩ |
2 TΩ |
4TΩ |
||||
±( 25%·Rx + 2d ) |
100GΩ |
200GΩ |
500GΩ |
1TΩ |
2TΩ |
5TΩ |
10TΩ |
20TΩ |
· Применение цифровой технологии обработки, высокая помехоустойчивость, возможность проведения измерений в условиях сильных электромагнитных помех;
· Большая емкость. Возможность удовлетворения требований измерения нагрузок высокого напряжения, высокого сопротивления, большой емкости;
· Выполнен в вибростойком, влагостойком и пылезащищенном исполнении, годен для применения в крайне отрицательных рабочих условиях;
· Взаимодействие человека и компьютера. Красивый внешний вид. Отображение точных результатов и тенденции изменения данных;
· Совершенная функция защиты. Способность противостояния ударам напряжения в результате коротких замыканий и остаточного тока в тестируемом оборудовании;
· Большой диапазон измерений, может достигать до 10TΩ. Автоматические переключение диапазонов;
· Последовательное регулирование с нуля высокого напряжения;
· Автоматическое измерение степени R15、R60、R600. Расчет степени удельного поглощения, индекса поляризации;
· Автоматическое измерение температуры среды, влажности воздуха и времени измерения;
· Отображение времени измерения. Напоминание звуковыми сигналами через каждые 15 секунд. Автоматическое выключение аппаратуры после пяти минут полного не использования;
· После завершения измерений, автоматический сброс высокого напряжения, время сброса не более 30 секунд;
· Возможность сохранения результатов 60 измерений, хранение их на протяжении 20 лет;
Наличие последовательного интерфейса RS232, возможность соединения с компьютером.
