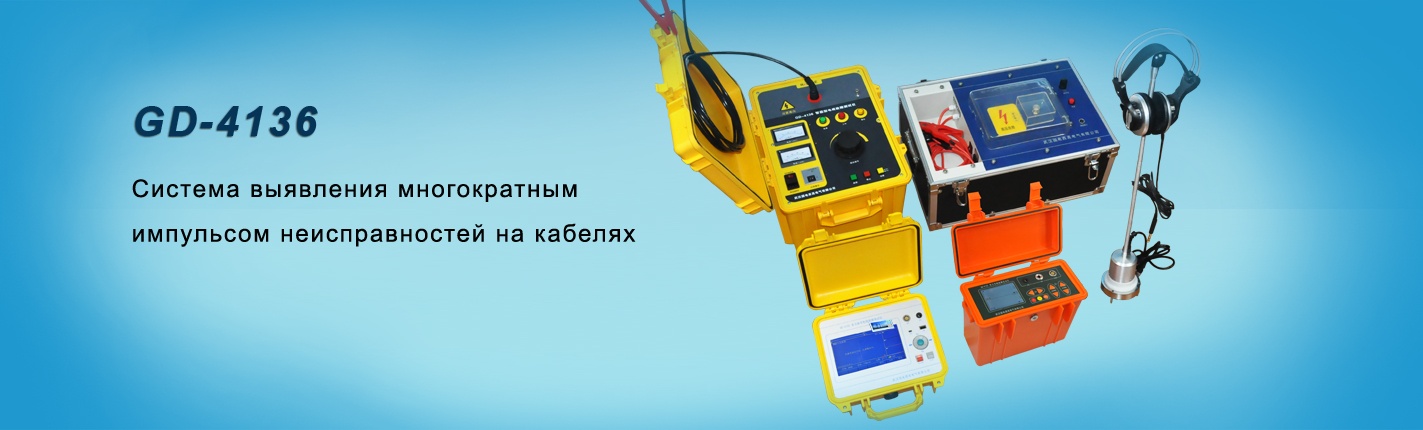

Тестер определения импульсом точки неисправности на кабелях GD-4133

Тестер определения импульсом точки неисправности на кабелях GD-4133 применяется для дистанционных измерений точек неисправностей. Обладает такими возможностями, как легкое распознавание форм сигнала, высокая разрешающая способность, «дружеский» интерфейс, наряду с этим поддерживаются функции сенсорной и механической клавиатур, что весьма удобно в использовании.

Тестер определения импульсом точки неисправности на кабелях GD-4133 можно использовать самостоятельно. В режиме импульсного тока, необходимо совместное использование с интегрированным генератором высокого напряжения прямого тока серии GD-2131. В режиме многократного импульса, необходимо совместное использование с коммутационным устройством многократного импульса тестера неисправностей кабелей GD-4133S. После завершения дистанционных измерений, точное место неисправности необходимо определить тестером неисправностей силовых кабелей GD-4132. Два этих приборы образуют систему поиска неисправностей на кабельных линиях, обладающую высокими характеристиками и множеством особенностей.

Основные параметры:

· Режим работы: Импульс низкого напряжения; Импульсный ток; Многократный импульс.

· 　　Диапазон регулирования сигналов: 70dB;

· 　　Электрическое напряжение излучаемых волн при низковольтном импульсе: 30V;

· 　　Максимальное расширение: 0.4m。

· 　　Максимальное расширение: 0.4m。

· 　　Максимальная частота зондирования: Зондирование в онлайн режиме 200MHz;

· 　　Максимальное измеряемое расстояние: 100km。

· 　　«Слепая» при измерениях расстояния: 2m。

· 　　Интерфейс связи: USB;

· 　　Источник электропитания: Литий-полимерная аккумуляторная батарея. Номинальное напряжение тока 7.4V;

· 　　Клавиатура: Использование клавиатуры с интерфейсом

производства Дания. Надежность не менее 10 млн.раз;

· Время работы на одном заряде аккумуляторной батареи:

Полностью заряженного литий-полимерного аккумулятора достаточно для обеспечения более пяти часов работы аппарата (по мере «старения» батареи, время использования на одном заряде будет постепенно сокращаться);

· Зарядное устройство: Ввод AC220V，50Hz, ток заряда 2А. Время зарядки восемь часов;

· Размеры: 274×218×81mm;

· Масса: 3,5 кг;

· Условия эксплуатации:

· 　Температура воздуха：-10℃～+40℃;

· 　Влажность воздуха：5％～90％RH（25℃）;

· 　Высота над уровнем моря：h<4500m.

Тестер определения места неисправности на силовых кабелях GD-4132

Тестер определения места неисправности на силовых кабелях GD-4132 применяется совместно с генератором сигналов высокого напряжения. Возможность отображения передовым магнитозвуковым синхронным способом магнитозвуковых волн для точного определения точки неисправности.

Основные параметры:

· Функция магнитозвукового определения:

· Полоса передачи звукового сигнала: Центральная частота: 400Hz.

Ширина полосы 200Hz;

· Усиления сигнала: 80dB;

· Точность определения：0.1m。

· Источник питания：

· Аккумуляторная батарея：Снабжен литийной батарей. Номинальное

напряжение 7.4V. Емкость: 3000mAH;

· Потребляемая мощность: 300mA. Время непрерывного использования

на одной зарядке >9 часов;

· Зарядное устройство: Ввод AC220V±10%，50Hz；Номинальная

мощность  8.4V，DC1A。

· Время зарядки аккумуляторной батареи: <4 часов;

· Тип изображения:  320×240 жидкокристаллический дисплей;

· Размеры: 270mm×150mm×210mm。

· Масса: 1.5kg。

· Условия эксплуатации: Температура воздуха:-10℃－40℃; Влажность воздуха: 5-90％RH; Высота над уровнем моря <4500m.

Коммутационное устройство многократного импульса GD-4133S

　　Коммутационное устройство многократного импульса GD-4133S тестера проверки кабельных линий используется совместно с Тестером  определения импульсом точки неисправности на кабелях GD-4133 и генератором сигналов высокого напряжения. Применяется для проверки и выявления утечек высокого сопротивления, дуговых перекрытий, заземления с низким сопротивлением и обрывов различных силовых линий. GD-4133S передает на тестер измерения многократным импульсом GD-4133S соединенный импульсный сигнал, одновременно с этим осуществляется электрическая изоляция с высоковольтным оборудованием. На сегодняшний день, это является самой передовой технологией, делая выявление неисправностей на кабельных линиях простым и удобным. Способ многократного импульса упростил распознавание форм сигналов неисправностей на кабельных линиях, сделав так, что сложные формы сигналов высоковольтного дугового перекрытия стали очень легки для распознавания неисправностей, значительно снизило требования к технической подготовке работников, выполняющих измерения и опыту. Аппарат позволяет точно распознавать сигналы, определять расстояние до места неисправности. В общем итоге, эффективность тестирования неисправностей значительно повысилась.

Основные параметры:

· Напряжение измеряемого импульса: 300V（P－P）;

· Допустимое импульсное напряжение на вводе: не менее 35kV;

· Допустимая импульсная энергия на вводе:  Не менее 2000J;

· Источник питания: Переменный ток 220V，50Hz;

· Размер: 560mm×230mm×220mm

· Масса: 7kg

Интегрированный высоковольтный генератор постоянного тока GD-2131L

Интегрированный высоковольтный генератор применяется как вспомогательный источник питания высокого напряжения в случаях проверки на высокое сопротивление способом импульсного дугового перекрытия.

Основные параметры:

· Выходное напряжение：DC 0－16kV, регулируется;

· Максимальная аккумулирующаяся энергия:1024J，8uF;

· Номинальная мощность:1000VA;

· Напряжение дугового перекрытия постоянного тока: 16kV

· Ток дугового перекрытия постоянного тока: 65mA

· Максимальный импульсный ток: 500mA;

· Способ разрядки: Прямой ток высокого напряжения, однократный, периодический;

· Частота периодического разряда: 3-6 секунд;

· Источник питания: Переменный ток 220V，50Hz;

· Категория изоляции: класс A;

· Температура и влажность среды: 0~40oC <75%RH

· Высота над уровнем моря: <1000m

· Размеры: 460mm×380mm×380mm

· Масса: 25kg
