Описание функций:

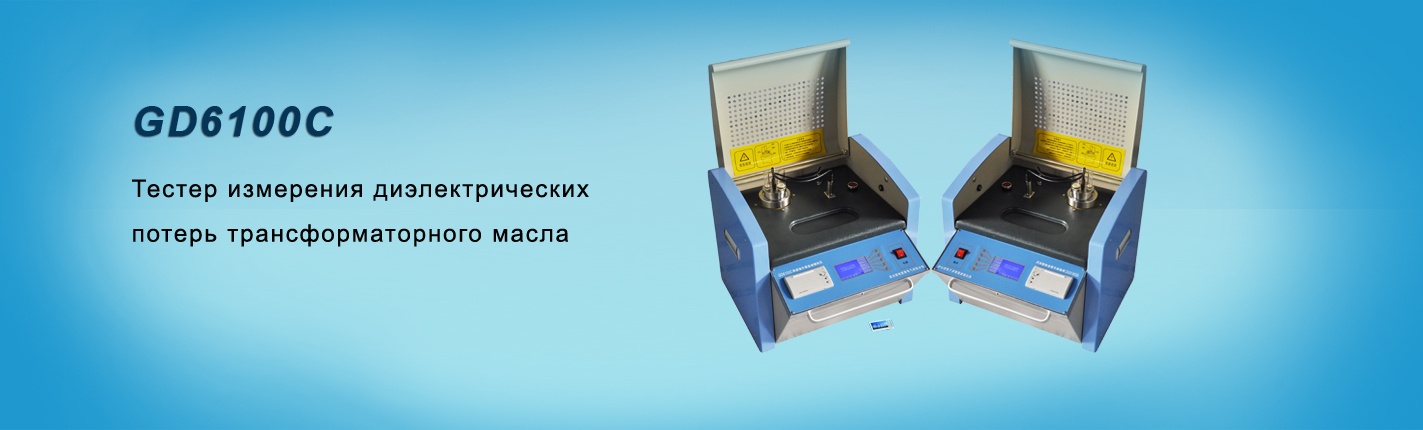

GD6100C применяется для измерения тангенса угла диэлектрических потерь и сопротивления по прямому току изоляционного масла и прочих жидких диэлектриков. Имеет интегрированную конструкцию, которая включает в себя измерительный стакан диэлектрических потерь, терморегулятор, температурный датчик, измерительный мостик диэлектрических потерь, источник переменного тока для измерений, эталонный конденсатор, мегомметр, источник прямого тока высокого напряжения и прочие узлы.
Особенности продукта:
· Измерительный стакан диэлектрических потерь имеет трехполюсную конструкцию соответствующую ГОСТу GB/T5654-2007, расстояние между полюсами составляет 2mm, позволяет устранить паразитную емкость и отрицательное влияние утечек на результаты измерения диэлектрических потерь. Имеет электромагнитный включатель слива масла, что дает возможность не разбирая измерительный стакан диэлектрических потерь, полностью опорожнять его от измерительного масла с последующей промывкой тем же измерительным маслом;
· На приборе применяется среднечастотный индукционный нагрев. Метод расчета терморегулирования PID. Данный способ нагрева не предусматривает контакт измерительного стакана с нагревательным элементом, обеспечивает равномерный и быстрый нагрев, обладает удобным управлением и прочими преимуществами. Температура контролируется в пределах допустимой погрешности;
· В качестве внутреннего эталонного конденсатора применяется газонаполненный трехполюсный конденсатор SF6. Диэлектрические потери и емкость данного конденсатора не подвергаются отрицательному влиянию температуры и влажности среды, что позволяет обеспечивать высокую точность даже после продолжительного использования;
· В качестве источника переменного тока для измерений применяется режим преобразования AC-DC-AC, что позволяет эффективно избегать отрицательного влияния электрического напряжения муниципальной сети и частотных колебаний на точность измерений диэлектрических потерь, даже в случае генерирования электроэнергии генератором, данный прибор может функционировать с высокой точностью;
· Улучшенные функции защиты. В случае перенапряжения, перегрузке по току, высоковольтном замыкании, прибор может мгновенно отключить высокое напряжение и подать сигнал тревоги. В случае неисправности датчика температуры или его отключения, предусматривается подача сигнала тревоги;
· В среднечастотной индукционной нагревательной печи установлено реле ограничения температуры. В случае превышения температуры свыше 120℃, нагрев автоматически прекратится;
· Удобство настроек параметров испытаний. Диапазон настройки температуры 0~125℃. Диапазон настройки напряжения переменного тока 500~2200V. Диапазон настройки напряжения прямого тока 0~500V;
· Большой LCD дисплей с фоновой подсветкой и высокой четкостью изображения. «Дружественный» интерфейс «человек-машина». Ввод команд в соответствии с указателями меню, позволяет аппарату автоматически выполнять измерения, сохранять и распечатывать на бумажный носитель их результаты;
· Встроенные часы реального времени, позволяют вместе с результатами измерений, осуществлять сохранение, отображение и распечатку времени и даты измерений;
· Функция калибровки стакана с воздушным электродом. Измерение электроемкости и тангенса угла диэлектрических потерь стакана с воздушным электродом для определения чистоты и состояния стакана. Данные калибровки сохраняются автоматически, что необходимо для уточненных расчетов относительной диэлектрической проницаемости и сопротивления по постоянному току.
·
Параметры продукта:
· Электрическое напряжение источника питания: AC 220V±10%
· Частота источника питания: 50Hz/60Hz ±1%
· Диапазон измерений:
· Электрическая емкость:5pF~200pF
· Относительная диэлектрическая проницаемость: 1.000~30.000
· Тангенс угла диэлектрических потерь: 0.00001~100
· Сопротивление по постоянному току: 2.5MΩm~20TΩm
· Точность измерений:
· Электрическая емкость:±(1% показания +0.5pF)
· Относительная диэлектрическая проницаемость:±1% показания
· Тангенс угла диэлектрических потерь:±(1% показания +0.0001)
· Сопротивление по постоянному току:±10% показания
· Разрешение:
· Электрическая емкость: 0.01pF
· Относительная диэлектрическая проницаемость: 0.001
· Тангенс угла диэлектрических потерь: 0.00001
· Диапазон измерения температуры: 0~125℃
· Погрешность при измерении температуры: ±0.5℃
· Электрическое напряжение переменного тока при измерениях: 500~2200V непрерывное регулирование, частота 50Hz
· Электрическое напряжение постоянного тока при измерениях: 0~500V непрерывное регулирование
· Мощность: 100W
· Внешние габариты: 500×360×420
· Вес: 22Kg
· Температура среды: 0~40℃
· Относительная влажность: <75%
