Описание функций:

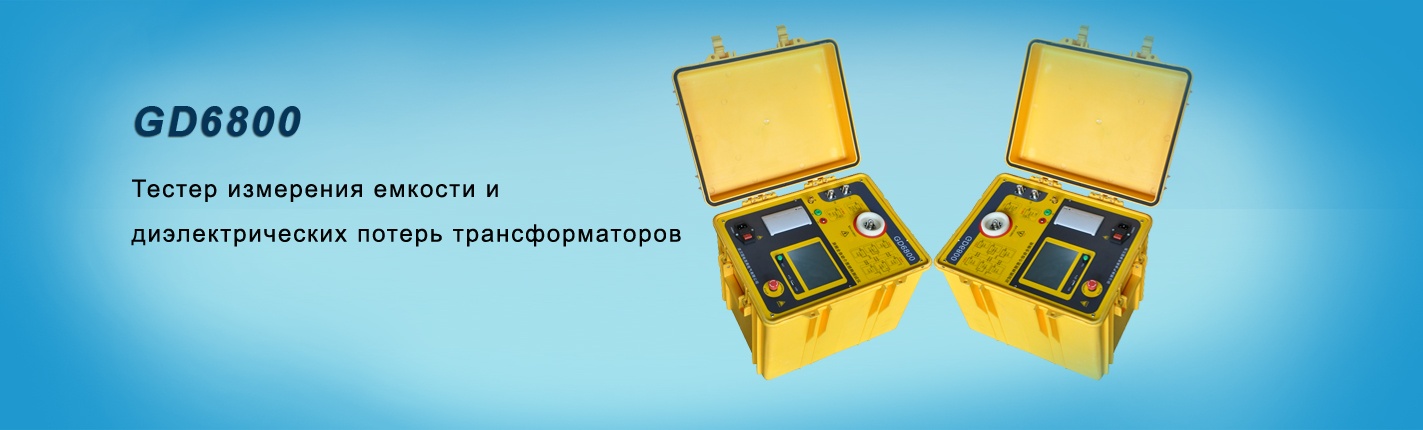

Высокоточный тестер для измерения диэлектрических потерь GD680 широко применяется на электрических станциях, подстанциях или в лабораторных испытаниях для измерения тангенса и электрической емкости различного высоковольтного силового оборудования. Аппарат имеет интегрированную конструкцию, включает в себя измерительный мостик диэлектрических потерь, источник электропитания с частотным регулированием напряжения, повышающий трансформатор и высокостабильный эталонный конденсатор SF6. Источник питания высокого напряжения для измерений генерируется встроенным обратным преобразователем, после прохождения через повышающий трансформатор применяется к объекту измерения. Диапазон частотной вариации: 50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz. В данном аппарате применяется технология цифрового волнового фильтра, что позволяет избегать помех электрического поля на процесс измерения. Это кардинально решило проблему точности измерений под воздействием помех сильных электрических полей. Наряду с этим данный аппарат применим для измерений на площадках с электропитанием, подаваемым генераторами. При доукомплектации данного аппарата терморегулятором стакана изоляционного масла, возможно измерение диэлектрических потерь изоляционного масла.
Особенности продукта:
1. Большой жидкокристаллический дисплей;
2. Хранение большого объема данных;
3. Научное, передовое управление данными;
4. Множество форм измерений;
5. Моментальное измерение CVT;
6. Возможность измерения без отключения высокого напряжения CVT;
7. Измерение C0 экранированным методом обратного тока CVT;
8. Высока скорость сигнала отбора проб;
9. Полностью автоматизированное измерение LCR;
10. Мультизащита, безопасность, надежность.
Параметры продукта:
1 |
Условия эксплуатации |
-15℃∽40℃ |
RH<80% |
||||
2 |
Принцип помехоустойчивости |
Метод частотного преобразования |
|||||
3 |
Источник электропитания |
AC 220V±10% |
Допустимый электрогенератор |
||||
4 |
Высоковольтный выход |
0.5KV∽10KV |
Интервал 0.1kV |
||||
Точность |
2% |
||||||
Максимальный ток |
200mA |
||||||
Емкость |
2000VA |
||||||
5 |
Источник самовозбуждения |
AC 0V∽50V/15A |
45HZ/55HZ 47.5HZ/52.5HZ 55HZ/65HZ 57.5HZ/62.5HZ Автоматическое двойное преобразование |
||||
6 |
Расширение |
tgδ: 0.001% |
Cx: 0.001pF |
||||
7 |
Точность |
△tgδ:±( показания *1.0%+0.040%) |
|||||
△C x :±( показания *1.0%+1.00PF) |
|||||||
8 |
Диапазон измерений |
tgδ |
Без ограничений |
||||
C x |
15pF < Cx < 300nF |
||||||
10KV |
Cx < 60 nF |
||||||
5KV |
Cx < 150 nF |
||||||
1KV |
Cx < 300 nF |
||||||
Измерения CVT |
Cx < 300 nF |
||||||
9 |
Диапазон измерений LCR |
L>20H(2kV) |
R>10KΩ(2kV) |
||||
Точность измерений LCR |
0.1% |
Угловое расширение |
0.01 |
||||
10 |
Диапазон коэффициента преобразования CVT |
10∽10000 |
|||||
Точность коэффициента преобразования CVT |
0.1% |
Расширение коэффициента преобразования CVT |
0.01 |
||||
11 |
Внешние габариты (главный аппарат) (mm) |
350(L)×270(W)×270(H) |
|||||
Внешние габариты (контейнер с комплектующими) (mm) |
350(L)×270(W)×160(H) |
||||||
12 |
Емкость запоминающего устройства |
200 раз. Поддерживает USB запоминающие устройства |
|||||
13 |
Вес (главный аппарат) |
22.75Kg |
|||||
Вес (контейнер с комплектующими) |
5.25Kg |
