Описание продукта:

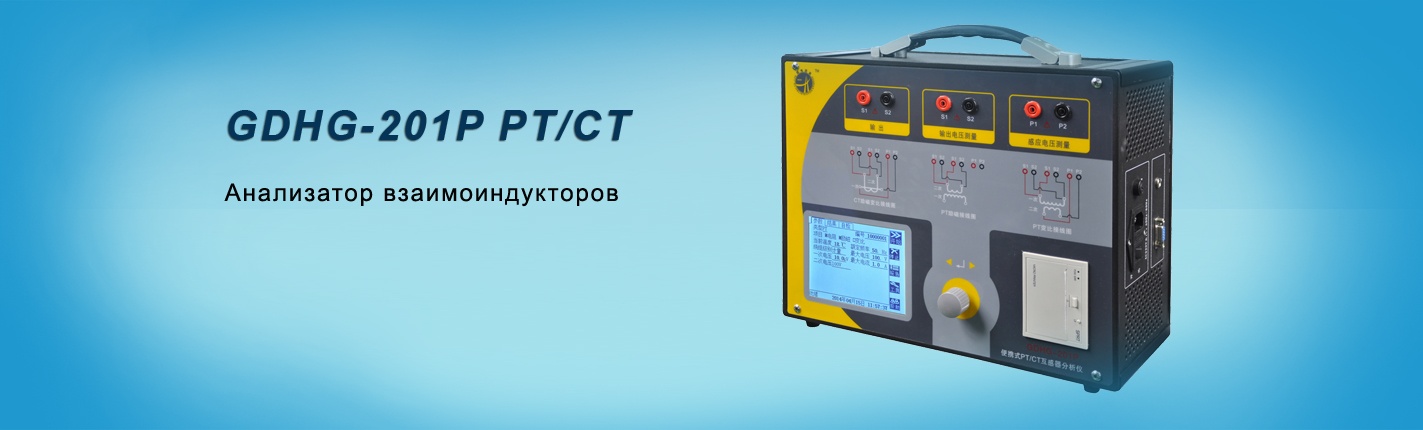

Анализатор взаимоиндукторов GDHG-201P является новым поколение измерительных приборов СТ, РТ. Устройство изготовлено по передовой технологии DSP и FPGA, которая обеспечила стабильность и надежность характеристик продукта, совершенство функций, высокую степень автоматизации, высокую эффективность измерений. Данное устройство находится на передовом уровне, и применяется в качестве специального измерительного прибора в электроэнергетической отрасли.
Особенности продукта:
· Полнота функций. Обеспечение требований измерений различных характеристик возбуждения типа СТ (например: Защитный тип, Расчетный тип, Тип ТР), коэффициента трансформации, полярности, сопротивления вторичной обмотки, вторичной нагрузки, ошибок трансформации, а так же сдвига фаз. Так же возможность применения для измерений характеристик возбуждения, коэффициента трансформации, полярности, сопротивления вторичной обмотки, ошибок трансформации различных типов электромагнитных ячеек РТ;
· При тестировании токовых взаимоиндукторов на местах их установки, нет необходимости в эталонном токовом взаимоиндукторе, генераторе большого тока, щите нагрузки, щите регулирования напряжения, а так же в проводниках большого тока. Применяя простое измерительное соединение и не сложные действия, осуществляется тестирование токового взаимоиндуктора, что в колоссальной степени снизило интенсивность работ и в значительной степени повысило эффективность. Весьма удобен при проведении тестирования взаимоиндукторов на местах их установки;
· Возможность с высокой точностью производить измерения ошибок трансформации и углов сдвигов фаз. Максимально допустимая погрешность при измерении ошибок трансформации ±0.05%. Максимально допустимая погрешность при измерении углов сдвигов фаз ±2min. Возможность проведения измерений токовых взаимоиндукторов класса 0.2S. Диапазон измерения ошибок трансформации 1~40000;
· Измерение вольт-амперной характеристической кривой CT/PT на основе передового метода частотного преобразования и 10% кривой ошибок. Максимальное переменное напряжение на выходе 180V и переменный ток 12Arms (пиковая величина 36A). Возможность СТ измерений точек максимальной крутизны до 60KV;
· Автоматическая выдача напряжения/тока в точке максимальной крутизны, 10%(5%) кривой ошибок, коэффициента предела точности (ALF) , коэффициента безопасности прибора (FS), вторичной постоянной времени (Ts), коэффициента остаточного магнетизма (Kr), насыщенной и не насыщенной индуктивности и прочих СТ, РТ параметров;
· Измерения отвечают требованиям стандартов GB1208 (IEC60044-1), GB16847(IEC60044-6) и GB1207. Выбор подходящих стандартов осуществляется автоматически исходя из типа и класса взаимоиндуктора;
· Процесс измерения весьма прост и удобен в управлении. Нажатием одной клавиши осуществляется измерение сопротивления постоянного тока, возбуждения, коэффициента трансформации и полярности. К тому же, кроме измерения нагрузки, измерение прочих параметров СТ осуществляется при помощи того же типа подключения;
· Интерфейс с анимированной графикой. Выполнение подключения и настройки параметров возможны без изучения Инструкции по эксплуатации. Динамическое отображение настройки параметров. Отображение соответствующих параметров в соответствии с выбранными пунктами измерения. Динамическое отображение вспомогательной схемы подключения. Отображение соответствующей схемы подключения в соответствии с выбранными пунктами измерения;
· LCD дисплей 5,7” с антибликовым покрытием;
· Управление оптической «мышью». Удобство в управлении. Удобные ярлыки. Легко изучить;
· Наличие встроенного принтера, возможность моментальной распечатки на бумажный носитель результатов испытаний;
· Возможность скачивания результатов испытаний на запоминающее устройство USB. Возможность обновления программного обеспечения посредством запоминающих устройств USB. Удобные ярлыки;
· Возможность сохранения результатов 1000 измерений. Не возможность утери даже в случае внезапного отключения электроэнергии;
· При дополнительной комплектации фоновой программой анализа, удобство сохранения, передачи и анализа результатов измерений. Возможность использования для сравнения данных измерений и конечной оценки;
· Удобен в переноске. Вес устройства <9Kg.
Параметры продукции:
|
GDHG-201P |
|
Применение |
CT , PT |
|
Выход |
0~ 18 0V rms , 12 A rms , 36A (пиковая величина) |
|
Точность измерения электрического напряжения |
±0. 1 % |
|
Измерение коэффициента трансформации CT |
Диапазон |
1~ 4 000 0 |
|
Точность |
±0. 05 % |
Измерение коэффициента трансформации PT |
Диапазон |
1~ 40 000 |
|
Точность |
±0. 05 % |
Фазовые измерения |
Точность |
± 2 min |
|
Разрешение |
0.5 min |
Измерение сопротивления вторичной обмотки |
Диапазон |
0~ 30 0Ω |
|
Точность |
0.2 %± 2 mΩ |
Измерения нагрузки переменного тока |
Диапазон |
0~ 10 00VA |
|
Точность |
0.2 %± 0.02VA |
Электрическое напряжение на входе питания |
AC220V± 1 0% , 50H z |
|
Рабочая среда |
Температура: -10 ο C~50 ο C. Влажность: ≤90% |
|
Габаритные размеры. Вес |
Габаритный размер 3 65 mm× 29 0 mm×15 3 mm. Вес< 10 kg |
