Описание функций:

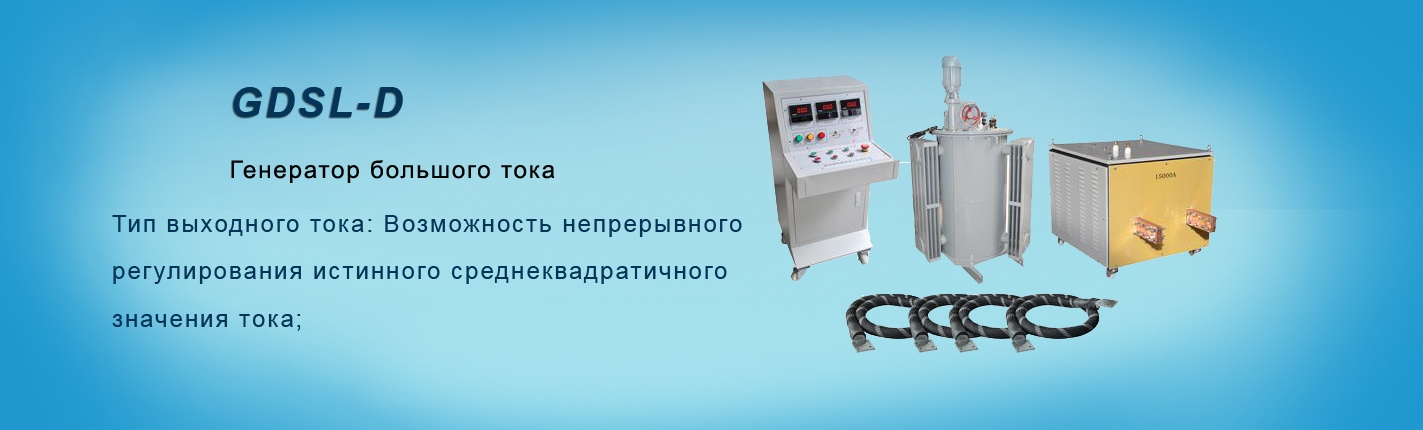

Генератор большого тока GDSL-D является оборудованием повышения тока с передовыми характеристиками, разработанным в соответствии с самыми современными государственными стандартами электроэнергетической отрасли. Генератор большого тока (повышающий трансформатор) является необходимым оборудование в каждой отрасли, где существует необходимость регулирования электроэнергии и использования большого тока. Данное оборудование находит широкое применение на электрических станциях, распределительных подстанциях, заводах по производству электроприборов, научно-исследовательских лабораториях. Относится к оборудованию кратковременного режима работы или режима работы с перерывами. Устройство имеет небольшие габаритные размеры, небольшой вес, высокие характеристики, очень удобно в эксплуатации. Основное применение – калибровка однократной защиты питающих линий и различных токовых взаимоиндукторов, защитных устройств электродвигателей, воздушных включателей, шкафов выключателей, реле, защитных экранов и т.п.
Особенности функций:
· Функция защиты нулевым положением, предотвращение возможных повреждений продукции ударами большого тока. Невозможность запуска при нахождении не в нулевом положении;
· Функция выбора ударов. При проведении испытаний на скорость срабатывания реле, функцию защиты нулевым положением можно отключить, и осуществить прямой выход тока;
· Тип выходного тока: Возможность непрерывного регулирования истинного среднеквадратичного значения тока;
· Выходной ток является стандартным синусоидальным колебанием, коэффициент искажения формы кривой менее 5%;
· Для отображения напряжения и тока применяется цифровое отображение LED высокой точности;
· Возможность переключения токового диапазона. Повышена четкость изображения, что делает еще более точным считывание показаний;
· Возможность отображения переключений выходного электрического напряжения на регуляторе напряжения и напряжения источника питания, что делает более удобным их проверку;
· Емкость оборудования разработана по кратковременному (5 минут), прерывистому режиму работы;
· В случае применения в массовых испытаниях, после непрерывной работы в течении 2,5 минут, необходимо отключение на 10 минут;
· Возможность измерения времени срабатывания электрического тока на измеряемом объекте. Возможность синхронного протоколирования времени срабатывания блокировки (на выбор);
· Диапазон измерений: 0.001S~999.999S, расширение 1ms, погрешность измерений 0.005%, диапазон ±2digs (на выбор);
· Возможность прямого отображения измеренной величины первичного электрического тока и вторичного электрического тока, что является весьма удобным для калибровки и проверки коэффициента трансформации взаимоиндукторов (на выбор);
· Диапазон вторичного тока 0~5A, расширение 1mA (на выбор);
· В случае необходимости повышения температуры (30 минут 24 часа), исполнение должно быть с расчетом на долгосрочную работу (на выбор);
· Возможность изготовления на заказ трехфазного повышающего трансформатора с регулируемым балансом (на выбор);
· Возможность изготовления на заказ повышающего трансформатора постоянного и переменного токов (на выбор).
Технические параметры
Модель |
Выходная емкость (kVA) |
Выходной ток (A) |
Выходное напряжение (V) |
Разомкнутое напряжение (V) |
Количество фаз источника питания |
Примечания |
|
GDSL-D -500 |
3 |
500 |
220 |
6 |
LN |
Цельный |
|
GDSL-D- 1000 |
6 |
1000 |
220 |
6 |
LN |
Цельный |
|
GDSL-D- 1500 |
9 |
1500 |
220 |
6 |
LN |
Цельный |
|
GDSL-D- 2000 |
1 2 |
2000 |
220 или 380 |
6 |
LN |
AB |
Цельный или разборный |
GDSL-D- 2500 |
15 |
2500 |
220 или 380 |
6 |
LN |
AB |
Цельный или разборный |
GDSL-D- 3000 |
18 |
3000 |
220 или 380 |
6 |
LN |
AB |
Цельный или разборный |
GDSL-D- 4000 |
24 |
4000 |
380 |
6 |
AB |
Разборный |
|
GDSL-D- 5000 |
30 |
5000 |
380 |
6 |
AB |
Разборный |
|
GDSL-D- 6000 |
36 |
6000 |
380 |
6 |
AB |
Разборный |
|
GDSL-D- 8000 |
48 |
8000 |
380 |
6 |
AB |
Разборный |
|
GDSL-D- 10000 |
60 |
10000 |
380 |
6 |
AB |
Разборный |
|
GDSL-D- 12000 |
72 |
12000 |
380 |
6 |
AB |
Разборный |
|
GDSL-D- 15000 |
90 |
15000 |
380 |
6 |
AB |
Разборный |
|
Примечания: При необходимости наличия особых параметров, возможна разработка и изготовление по техническим параметрам Заказчик. |
