Устройство для испытаний последовательного резонанса преобразований частоты на электрических подстан

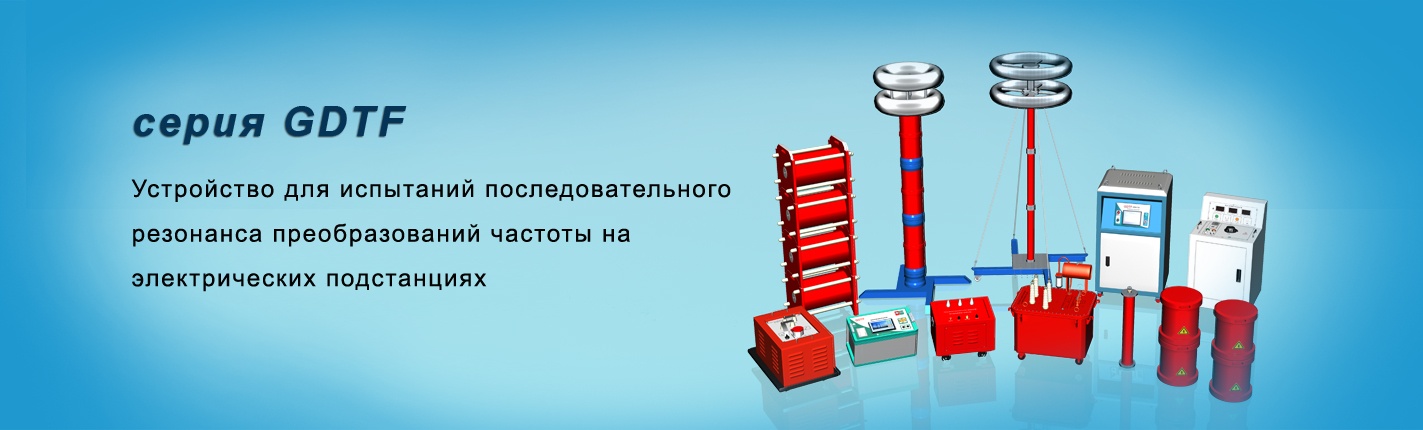

Устройство для испытаний последовательного резонанса преобразований частоты на электрических подстанциях, серия GDTF



Функции продукции:

Устройство данной серии состоит из следующих основных частей: Источника питания блока управления частотным преобразованием, трансформатора возбуждения, электрического реактора и емкостного потенциометра. Данное устройство разработано для проведения испытаний на электрическую прочность по переменному току первичного электрооборудования подстанции 220kV и ниже. Имеет возможность обеспечения установленных требований к испытаниям на электрическую прочность по переменному току трансформаторов, систем GIS, реле SF6, кабелей, муфт и прочего емкостного оборудования. Испытательное устройство последовательного резонанса преобразований частоты на электрических подстанциях отвечает требованиям, предъявляемым к условиям испытаний как высоковольтного оборудования с малым током, так и к условиям испытаний низковольтного оборудования с большим током.


Особенности продукции:

· Малые габаритные размеры и вес электрического реактора при равной категории напряжения и равной емкости. При номинальной нагрузке медленный нагрев. Применение заливки эпоксидной смолы сухого типа. Высокая прочность механизмов. Хорошие характеристики электрической изоляции. Красивый внешний вид;

· Большой запас емкости питания блока управления частотным преобразованием. Сильные защитные функции. Хорошая форма волны на выходе. Наличие множества режимов работы. Удобство в управлении. Однофазный источник питания 220V или 380V. Удобство запитывания на месте производства работ;

· Чувствительность. Возможность комплектацией на выбор различного типа электрических реакторов, в целях обеспечения требования различных устройств. Устройство широкого применения. Высокие характеристики.

Параметры продукции:

· Номинальное выходное напряжение: 0800kV  (AC – полезная величина)  и ниже:

· Выходная частота20300Hz;

· Форма волны резонансного напряжения:  немодулированный синусоид. Коэффициент искажения формы кривой 1.0%;

· Максимальная испытательная емкость: 1000kVA и ниже;

· Режим работы: При выходе на полную мощность, время единовременной непрерывной работы 15min;

· Коэффициент добротности: 3090;

· Чувствительность регулировки частоты:  0.1Hzне стабильность0.05%;

· Рабочий источник питания:  380/220V±15%/50Hz±5%


Комплектация и сфера применения устройства для испытаний последовательного резонанса преобразований частоты на электрических подстанциях.

Модель

Входное напряжение (v)

Выходное напряжение  (kV)

Емкость

 (kVA)

Сфера применения

Основная комплектация

GDTF-108/108

380

0-108

108

· Силовые трансформаторы 35kV  31500kVA и ниже

· Реле, питающие линии и изоляторы 35kVA

· Кабель 10kV (300 m)   2000m

· Кабель 35kv (300 m)   500m

Источник преобразования частоты 5kW 1шт.
Трансформатор возбуждения 5kVA 1шт.
Электрический реактор 4шт.

27kV/1A
Делитель напряжения 100kV

GDTF-216/216

380

0-216

216

· Реле и питающие линии 110kVA

· Разъединитель 110kVA GIS≤10

· 35kv (300 m) кабель 1500m

· 10kV (300 m) кабель  3km

· Полностью изолированный главный трансформатор 110kv

Источник преобразования частоты 10kW 1шт.
Трансформатор возбуждения 10kVA 1шт.
Электрический реактор 4шт.

54kV/1A
Делитель напряжения 200kV

GDTF-270/270

380

0-270

270

· GIS реле и силовые трансформаторы 110kV

· Кабель 10kV (300 m)   5km

· Кабель 35kV (300 m)   2km

Источник преобразования частоты 15kW 1шт.
Трансформатор возбуждения 15kVA 1шт.
Электрический реактор 5шт.

54kV/1A
Делитель напряжения 300kV

GDTF-200/400

380

0-400

200

· GIS реле и главные силовые трансформаторы 220kV GIS

· GIS реле и силовые трансформаторы 110kV

Источник преобразования частоты 10kW 1шт.
Трансформатор возбуждения 10kVA 1 шт.
Электрический реактор 4 шт. 100kV/0.5
Делитель напряжения 400kV

GDTF-400/400

380

0-400

400

· GIS реле и силовые трансформаторы 220kV

· Кабель 10kV  (300 m )   4km

· Кабель 35kV  (300 m )   1km

Источник преобразования частоты 20kW 1шт.
Трансформатор возбуждения 20kVA 1 шт.
Электрический реактор 4шт.  100kV/1
Делитель напряжения 400kV

GDTF-520/260

380

0-260

520

· Реле и питающая линия 110KVA

· Разъединитель 110kVA GIS≤10

· Кабель 110kV  (300 m ) 800m

· Кабель 35kv  (300 m )   3km

· Кабель 10kV  (300 m )   6km

· Полностью изолированный главный трансформатор 110kv

Источник преобразования частоты 25kW 1шт.
Трансформатор возбуждения 25kVA 1 шт.
Электрический реактор 4шт. 65kV/2
Делитель напряжения 300kV

GDTF-500/500

380

0-500

500

· Трансформаторы напряжения 220kVA и ниже;

· Токовые взаимоиндукторы;

· Муфты (при прохождении через стены) 220kVA и ниже;

· Изоляторы и разъединители 220kVA  и ниже;

· Реле 220kV и ниже

· Диэлектрический инвентарь 220kV и ниже

Источник преобразования частоты 20kW 1 шт.
Трансформатор возбуждения 20kVA 1 шт.
Электрический реактор 4шт. 125kV/1
Делитель напряжения 500kV

GDTF-600/600

380

0-600

600

· Кабель 110kV  (300 m ) 800m

· Кабель 35kv  (300 m ) 110m

· 35-220kV GIS, Главный трансформатор, реле, изоляторы

Источник преобразования частоты 30kW 1 шт.
Трансформатор возбуждения 30kVA 1 шт.

Электрический реактор 4шт. 120kV/1
Делитель напряжения 600kV

GDTF-800/800

380

0-800

800

· 110kV  (300 m ) кабель 800m

· Кабель 220kv  (300 m ) 500m

· 35-500kV GIS, Главный трансформатор, реле, изоляторы

Источник преобразования частоты 40kW 1 шт.
Трансформатор возбуждения 40kVA  1 шт.
Электрический реактор 4шт. 200kV/1
Делитель напряжения 800kV
