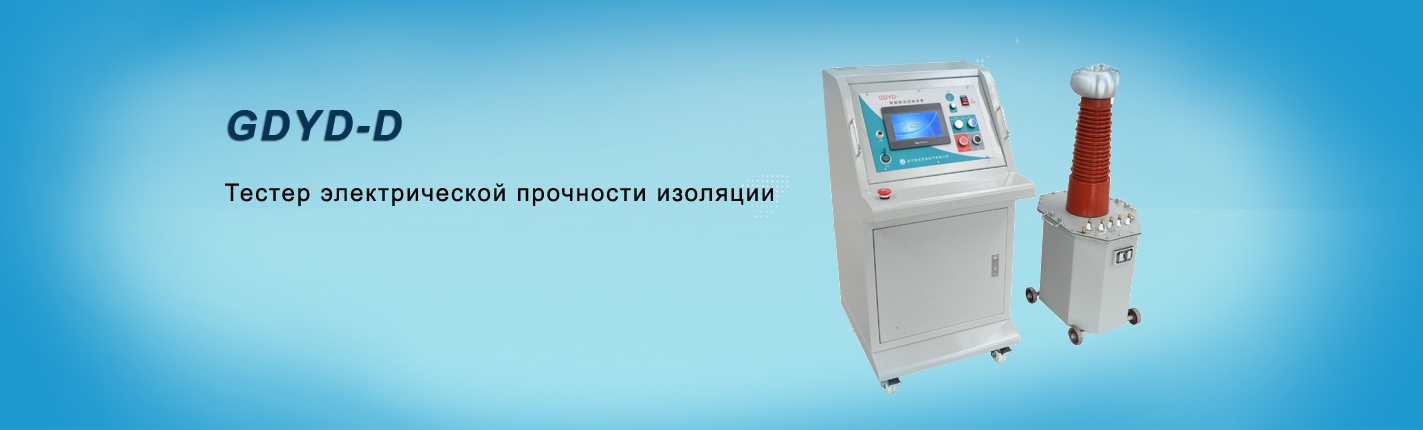

Применение продукции:
Применяется для необходимых испытаний электрической прочности электрооборудования, электрических элементов, изоляционного материала с целью проверки качества изоляции, выявление дефектов испытуемых образцов, измерения перенапряжения. Широко применяется на предприятиях, производящих электроприборы, электроэнергетической отрасли, научных исследованиях и высших учебных заведениях.
Особенности продукта:
· Возможна в соответствии с требованием клиента комплектация масляным, сухим или SF6 газовым испытательным трансформатором;
· Измерение в 4 режимах: высоковольтном, тока, тока низкого напряжения, времени;
· Режим ручного управления. Повышена безопасность и надежность продукции;
· Отображение в онлайн режиме высокого напряжения, тока высокого напряжения, тока низкого напряжения и времени;
· Наличие индикатора нулевого положения, индикатора источника питания, функционирования, хронометража, аварийной кнопки и прочих функций;
· Совершенная защита от сверхтока, запуск в нулевом положении, свето-звуковая сигнализации, защитный включатель источника питания и прочие функции;
· Применение временного реле нового типа. Расширенный диапазон хронометража (1S~99H);
· Применение реле тока нового типа. Большая точность и надежность обеспечивает безопасность человека и оборудования;
· Испытательная емкость свыше 5kVA. Переносной щит управления;
· Испытательная емкость свыше 20kVA (включительно). Переносной щит управления;
· Поддержка функций постоянного и переменного тока. Возможность переключения отображения AC/DC (на выбор);
· Комплектация каскадным трансформатором и двойным высоковольтным трансформатором для осуществления испытаний электрической прочности под различном напряжении (на выбор);
· Возможность установки на заказ функции микро регулирования электрического напряжения для точной регулировки повышения напряжения, тока системы калибровки взаимоиндукторов (на выбор);
Основные технические параметры:
· Выходное напряжение: AC 220(380)V (на выбор);
· Низковольтный выход: AC 0-250(430)V;
· Ток низкого напряжения: 0-5/10/15/50A (возможность разработки по требованию Заказчика);
· Выходная ёмкость: 0-3/5/10/15 kVA (возможность разработки по требованию Заказчика)
· 高压电压: 0-50/100/150/200 kV (возможность разработки по требованию Заказчика)
· Ток высокого напряжения: 0-50/100/150/200/500/1000/2000mA (возможность разработки по требованию Заказчика);
· Диапазон хронометража: 0-9999S;
· Температура среды: -20 до 50℃;
· Точность напряжения тока ≤1.5% ±1один знак (F.S)
· Точность тока ≤1.5% ±1 один знак (F.S)
Общие параметры см. в таблице ниже:
Параметры щита (стенда) управления:
Модель |
Емкость |
Входное электропитание |
Выходное напряжение |
Масса (kg) |
|||
|
Количество фаз |
(V) |
(A) |
(V) |
(A) |
||
GDYD -D -2/220 |
2 |
LN |
220 |
10 |
0-250 |
8 |
14 |
GDYD -D -3/220 |
3 |
LN |
220 |
15 |
0-250 |
12 |
16 |
GDYD -D -5/220 |
5 |
LN |
220 |
25 |
0-250 |
20 |
18 |
GDYD -D -10/220 |
10 |
LN |
220 |
50 |
0-250 |
40 |
80 |
GDYD -D -15/400 |
15 |
AB |
380 |
37.5 |
0-430 |
34.8 |
90 |
GDYD -D -20/400 |
20 |
ABN |
380 |
50 |
0-430 |
46.5 |
100 |
GDYD -D -25/400 |
25 |
ABN |
380 |
62.5 |
0-430 |
58.1 |
120 |
GDYD -D -30/400 |
30 |
ABN |
380 |
75 |
0-430 |
69.7 |
140 |
GDYD -D -50/400 |
50 |
ABN |
.380 |
125 |
0-430 |
116.2 |
160 |
GDYD -D -100/400 |
100 |
ABN |
380 |
250 |
0-430 |
232.5 |
250 |
Примечания: 1. При необходимости наличия особых параметров, возможна разработка и изготовление по техническим параметрам Заказчик. 2. При выходной емкости менее 5kVA (включая 5kVA), блок управления размещен в щите, прочие узлы имеют стендовое исполнение. |
Параметр испытательного трансформатора:
Параметры |
Емкость |
Низковольтная сторона |
Высоковольтная сторона |
Высоковольтная сторона (трансформатор постоянного/ переменного тока) |
Измерение коэффициента трансформации |
Повышение температуры за 30 минут |
Напряжение короткого замыкания |
Холостой ток |
Вес |
|||
Напряжение |
Ток |
Выход переменного тока |
Выход постоянного тока |
|||||||||
kVA |
V |
A |
Напряжение kV |
Ток |
Напряжение kV |
Ток |
℃ |
% |
% |
kg |
||
1.5/50 |
1.5 |
200 |
7.5 |
50 |
30 |
70 |
21.4 |
500 |
10 |
10 |
<4 |
19.5 |
3/50 |
3 |
200 |
15 |
50 |
60 |
70 |
42.9 |
500 |
10 |
10 |
<4 |
27 |
5/50 |
5 |
200 |
25 |
50 |
100 |
70 |
71.4 |
500 |
10 |
10 |
<4 |
52 |
10/50 |
10 |
200 |
50 |
50 |
200 |
70 |
142.9 |
500 |
10 |
10 |
<4 |
80 |
15/50 |
15 |
400 |
37.5 |
50 |
300 |
70 |
214.3 |
500 |
10 |
8 |
<4 |
120 |
20/50 |
20 |
400 |
50 |
50 |
400 |
70 |
285.7 |
500 |
10 |
8 |
<4 |
140 |
30/50 |
30 |
400 |
75 |
50 |
600 |
70 |
428.6 |
500 |
10 |
8 |
<4 |
155 |
50/50 |
50 |
400 |
125 |
50 |
1000 |
70 |
714.3 |
500 |
10 |
8 |
<4 |
184 |
10/100 |
10 |
200 |
50 |
100 |
100 |
140 |
71.4 |
1000 |
10 |
10 |
<4 |
135 |
15/100 |
15 |
400 |
37.5 |
100 |
150 |
140 |
107.1 |
1000 |
10 |
8 |
<4 |
150 |
20/100 |
20 |
400 |
50 |
100 |
200 |
140 |
142.9 |
1000 |
10 |
8 |
<4 |
215 |
30/100 |
30 |
400 |
75 |
100 |
300 |
140 |
214.3 |
1000 |
10 |
8 |
<4 |
250 |
50/100 |
50 |
400 |
125 |
100 |
500 |
140 |
357.1 |
1000 |
10 |
8 |
<4 |
290 |
10/150 |
10 |
200 |
50 |
100 |
66.7 |
140 |
47.6 |
1500 |
10 |
10 |
<4 |
180 |
15/150 |
15 |
400 |
37.5 |
150 |
100 |
210 |
71.4 |
1500 |
10 |
8 |
<4 |
200 |
20/150 |
30 |
400 |
50 |
150 |
133.3 |
210 |
95.2 |
1500 |
10 |
8 |
<4 |
220 |
30/150 |
30 |
400 |
75 |
150 |
200 |
210 |
142.9 |
1500 |
10 |
8 |
<4 |
280 |
50/150 |
50 |
400 |
125 |
150 |
333.3 |
210 |
238.1 |
1500 |
10 |
8 |
<4 |
340 |
Примечания: 1. При необходимости наличия особых параметров, возможна разработка и изготовление по техническим параметрам Заказчик. 2. Вес в таблице указан по весу испытательного трансформатора масляного типа. Вес трансформаторов сухого и газового типа немного отличается. |
Комплектующие на выбор (в соответствии с выбором Заказчика)
· Делитель напряжения переменного тока: 50Э, 100, 150, 200kV;
· Шаровый разрядник: Q—50, 100, 150, 200, 250, 500;
· Микроамперметр постоянного тока: 1999uA;
· Разряжающая рейка: 70, 140, 210kV;
· Влагостойкость защиты;
· Высоковольтный фильтровый конденсатор: 0.01μF~0.1μF,40~300kV;
· Сумка для специального измерительного кабеля;
· Складная тележка: Модель 150, 300;
· Изолированная опора: 50, 100, 200, 300kV;
· Эталонный измерительный стакан: 400ml;
· Электроскоп высокого напряжения: 10、35kV.
