Описание функций:

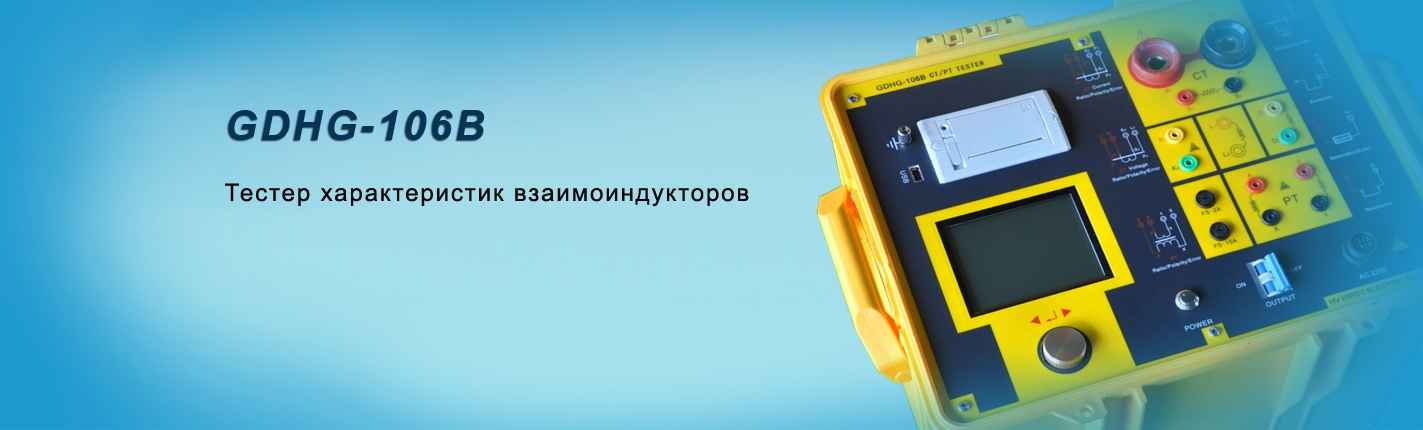

Тестер характеристик CT/PT модели GDHG-106B является полностью автоматическим измерительным устройством для измерений защиты, измерений CT/PT. Данное устройство применяется в лабораторных измерениях и измерениях на местах установки оборудования. Позволяет удобно осуществлять измерения вольт-амперные характеристики, коэффициент трансформации, ошибок преобразования, фазовых углов, нагрузки и т.п.
Особенности функций:
· Поддержка измерений CT и PT;
· Соответствие требованиям IEC60044-1.6;
· Отсутствие необходимости внешнего подключения вспомогательного оборудования. Возможность выполнения измерений при помощи одного единственного устройства;
· Наличие высокоскоростного принтера. Распечатка в режиме реального времени на бумажный носитель данных измерений и кривой характеристик;
· Применение интеллектуального блока управления. Простата управления. Жидкокристаллический дисплей;
· Автоматическая выдача точки перегиба CT/PT (возбуждение) ;
· Автоматическая выдача 5% и 10% кривой ошибок;
· Возможность сохранения данных 3000 измерений, даже после внезапного отключения электропитания;
· Поддержка сохранения/передачи данных через USB. Возможность считывания данных при помощи обычного персонального компьютера в формате Microsoft Word;
· Отображение в режиме реального времени данных измерений и подготовка кривых динамики. Более четкое чтение графического материала;
· Встроенный источник электропитания достаточной мощности. Возможность удлинения токового кабеля;
· Применение конструкционной пластмассы для отливки корпуса устройства. Прочность;
· Встроенная, интегрированная конструкция. Рассеивание напряжения. Плавная обработка, обеспечивающая надежность потока.
Основные технические параметры:
Наименование |
Параметры |
|
Рабочий источник питания |
AC220V ± 10% 、 50Hz |
|
Выход |
0 ~ 250 0Vrms , 5Arms (пиковая величина 20 A) |
|
Выход большого тока |
0 ~ 1000A |
|
Точность возбуждения |
≤ 0.5% (0.2%* показания +0.3%* диапазон) |
|
Измерение сопротивления вторичной обмотки |
Диапазон |
0 ~ 300 Ω |
|
Точность |
≤ 0.5% (0.2%* показания +0.3%* диапазон) |
Измерение фактической вторичной нагрузки |
Диапазон |
0 ~ 10 00VA |
|
Точность |
≤ 0.5% (0.2%* показания +0.3%* диапазон ) ± 0.1VA |
Фазовый угол |
Точность |
4 min |
Ошибка преобразования |
Точность |
0.05% |
Измерение коэффициента трансформации CT |
Диапазон |
≤ 25000A/5A (5000A/1A ) ≥ 5A/5A |
|
Точность |
≤ 0.5% |
Измерение коэффициента трансформации PT |
Диапазон |
< 500KV/100V |
|
Точность |
≤ 0.5% |
Рабочая среда |
Температура: - 10 ℃ ~ 40℃. Влажность: ≤ 90%. Высота над уровне моря: ≤ 1000m |
|
Габаритные размеры, вес |
Габаритные размеры: 4 40 mm × 340 mm × 3 8 0mm. Вес: ≤ 35 Kg |
CT (защита, измерения) |
PT |
• Кривая вольт-амперных характеристик (характеристики возбуждения) |
• Кривая вольт-амперных характеристик (характеристики возбуждения) |
• Автоматическая выдача величины токи перегиба |
• Автоматическая выдача величины токи перегиба |
• Автоматическая выдача 5% и 10% кривой ошибок |
• Измерение коэффициента трансформации |
• Измерение коэффициента трансформации |
• Определение полярности |
• Измерение ошибок преобразования |
• Измерение ошибок преобразования |
• Фазовые измерения (фазовый угол) |
• Фазовые измерения (фазовый угол) |
• Определение полярности |
• Измерение электрической прочности по переменному току |
• Измерение первичного тока (проверка канала вторичного контура) |
• Измерение вторичной нагрузки |
• Измерение электрической прочности по переменному току |
• Измерение вторичной обмотки |
• Измерение вторичной нагрузки |
• Размагничивание |
• Измерение вторичной обмотки |
|
• Размагничивание |
|
